휴머노이드 얼굴 센서(압력·터치) 내장 설계: FSR 0.2N~20N 범위로 “만지면 반응하는 얼굴”을 안정화합니다

휴머노이드 얼굴에 압력·터치 센서를 내장하는 것은 단순히 외형을 넘어 고도화된 상호작용 플랫폼을 구축하는 핵심 기술입니다. 사용자가 볼을 부드럽게 쓰다듬을 때, 그 접촉의 힘과 패턴을 200ms 이내로 감지하고 섬세하게 반응하는 능력은 로봇에 대한 사용자의 신뢰도와 감정적 연결을 극적으로 높입니다. 그러나 얼굴에 센서를 내장하는 작업은 높은 복잡도를 가지며, 신호 처리 오류(오인식), 과잉 반응, 민감한 개인정보(접촉 기록) 문제 등으로 인해 잘못 설계되면 치명적인 사용자 경험을 초래할 수 있습니다.



본 글은 압력·터치 센서 중 가장 널리 사용되는 FSR(Force Sensitive Resistor)을 중심으로 얼굴 피부(실리콘) 내부에 통합하는 구체적인 설계 방법론과, 실제 서비스 환경에서 안전하게 운용하기 위한 실무적인 체크리스트를 수치 기준으로 제시합니다.

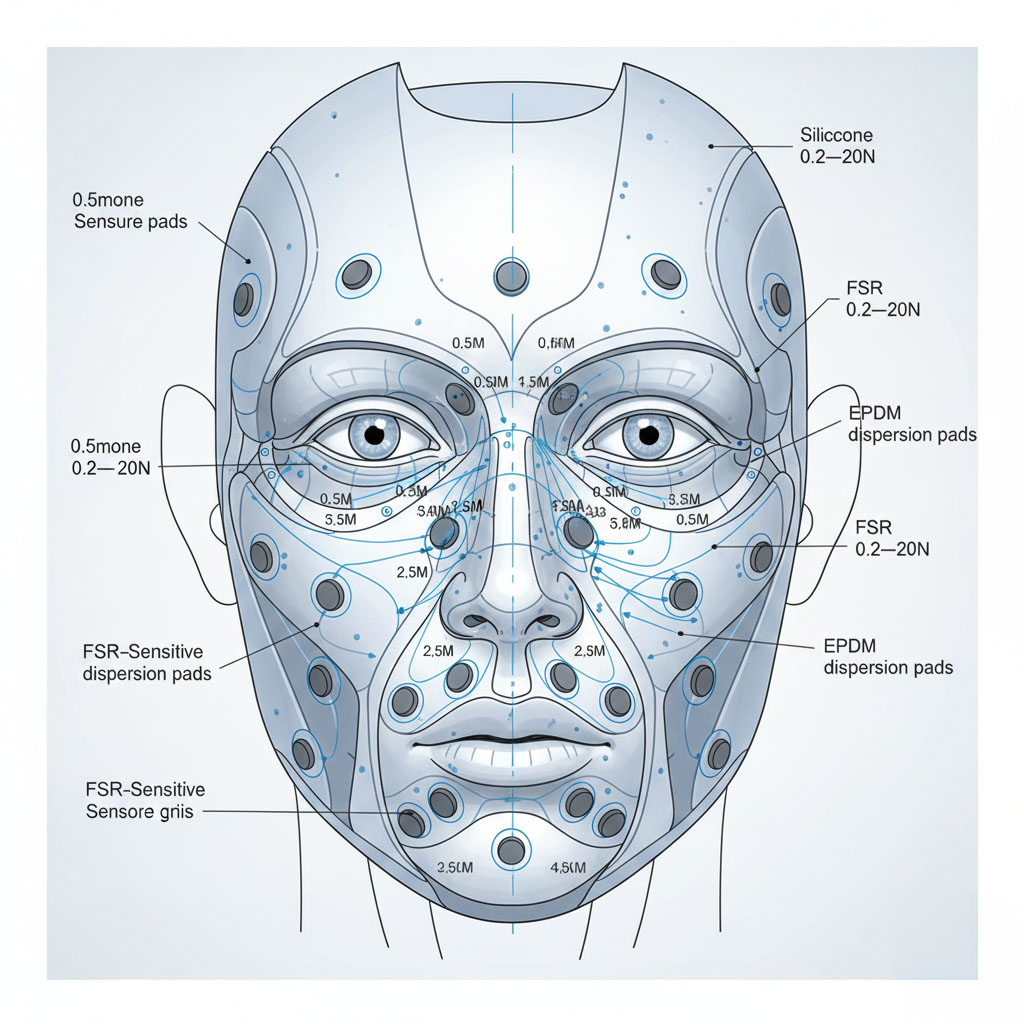

휴머노이드 얼굴 센서(압력·터치) 내장 설계

핵심 설계 요약

• 얼굴 센서의 내장 목표는 모든 접촉을 감지하는 것이 아니라, 의도된 상호작용을 안정적으로 감지하고 분류하는 데 있습니다.
• 실제 휴머노이드 얼굴에서 자주 사용되는 감지 힘의 범위는 0.2N (가벼운 터치)부터 20N (안전 경계)까지입니다. 이 범위를 기준으로 레벨 정책을 수립해야 합니다.
• 센싱의 최종 품질은 하드웨어 성능뿐만 아니라, 센서 배치 전략, 데이터 필터링 기법, 그리고 동적 임계값 정책과 같은 소프트웨어/펌웨어 단에서 결정됩니다.
• 안전 운용을 위해 얼굴은 허용 가능한 최대 압력/힘 제한을 가져야 하며, 위험 감지 시 과잉 감정 반응이 아닌 중립 복귀와 안전 안내가 함께 설계되어야 합니다.

1) 얼굴에 어떤 센서를 통합하고, 얻으려는 상호작용 목표는 무엇입니까

• 1) 압력 센서 (FSR, Force Sensitive Resistor)
  - 목적: 사용자의 접촉 힘을 정량적인 힘(N) 기준으로 구분합니다. "톡 건드림", "살짝 만짐", "지그시 누름"과 같은 세부적인 의도를 파악하는 데 사용됩니다.
  - 설계 장점: 구조가 단순하고 두께가 얇아 실리콘 피부 아래에 통합하기 용이합니다.
  - 실무 주의사항: 절대값의 정확도보다는 시간에 따른 변화 추이 및 반복 일관성이 UX 연결에 더 중요합니다.
• 2) 정전식 터치 센서 (Capacitive Sensing)
  - 목적: 접촉 혹은 근접(Hovering) 여부를 감지하며, 특히 아주 약한 터치나 피부의 '미끄러짐'과 같은 제스처를 감지하는 데 유용합니다.
  - 설계 장점: FSR이 감지하기 어려운 미세한 접촉도 빠르게 반응시킬 수 있습니다.
  - 실무 주의사항: 환경 요인(습도, 주변 전자기장)과 얼굴 코팅 재질에 따라 감도 변화가 크므로, 자동 캘리브레이션 루틴이 필수적으로 요구됩니다.
• 3) IMU/가속도 센서 (보조적 사용)
  - 목적: 얼굴 전체에 전달되는 외부 충격(예: 툭 치는 행위)을 감지하고, 내부 모터 구동으로 인한 진동 노이즈를 압력/터치 센서 값에서 분리하는 데 사용됩니다.
  - 설계 장점: 유령 터치(오인식) 현상을 효과적으로 줄이는 게이팅(Gating) 메커니즘을 구현할 수 있게 돕습니다.

2) 압력 감지 범위를 '레벨 정책'으로 분류하여 UX에 연결합니다

센서에서 나오는 값은 연속적이지만, 로봇의 반응(표정, 음성)은 이산적인 '레벨'로 운용하는 것이 시스템 안정성 및 사용자 경험 일관성 확보에 훨씬 유리합니다. FSR 0.2N ∼ 20N 범위 기반의 4단계 레벨 정책을 권장합니다.

• L1 가벼운 터치: 0.2N ∼ 1.0N (미소 강도 0.3 이내의 짧은 확인 반응)
• L2 일반 접촉: 1.0N ∼ 5.0N (안정적이고 부드러운 반응, 짧은 멘트)
• L3 강한 누름: 5.0N ∼ 12.0N (중립 복귀 준비, 시스템 로그 기록)
• L4 과도/위험: 12.0N ∼ 20.0N 이상 (안전 트리거 발동 및 사용자 안내)

운영 팁: 초기 프로토타이핑 단계에서는 L1(가벼운 터치)의 임계값을 약간 높게 설정하여 오작동을 줄이고, L4는 UX 반응 대신 로그 기록 및 안전 셧다운을 위한 후보 이벤트로만 분리하여 운용하는 것이 안전합니다. 센서마다 편차가 크므로, 얼굴 부위별로 임계값을 미세 조정하는 것이 실전에서는 필수적입니다.

3) 센서 배치 원칙: '의미 있는 상호작용'이 발생하는 곳에만 집중합니다

얼굴 전체에 센서를 촘촘하게 배치하는 것은 배선 복잡도, 노이즈 증가, 정비 난이도 급상승을 유발하여 비효율적입니다. 사용자 상호작용의 빈도와 의미가 큰 지점부터 우선순위를 두고 배치해야 합니다.

• 최우선 배치 부위
  • 볼 (좌/우): 사용자의 접촉 빈도가 가장 높은 부위이며, 부드러운 반응 UX(예: 미소)를 연결하기 가장 자연스러운 곳입니다.
  • 이마 (중앙): '쓰다듬기'와 같은 지속적인 제스처를 감지하는 데 적합하며, 배선 경로 확보가 용이합니다.
  • 턱 라인/아래: 사용자가 로봇을 잡거나 자세를 조정할 때 손이 자주 닿는 곳이며, 강한 누름(안전) 감지에 유리한 구조를 가집니다.
• 배치를 피하는 편이 좋은 곳 (고려사항)
  • 눈꺼풀 및 눈가 근처: 미세한 구동 장치(모터)가 밀집되어 있어 전자파 간섭 및 배선 간섭 가능성이 매우 높고, 오작동 시 사용자에게 큰 불쾌감을 줄 수 있습니다.
  • 입술 경계: 미세한 움직임과 변형이 가장 큰 부위이므로, 센서 값이 쉽게 불안정해지고 안정적인 레벨 구분이 어렵습니다.

4) 실리콘 피부 두께와 감도 변화: 0.8mm ∼ 2.0mm 구간의 트레이드오프

휴머노이드 얼굴의 외부 재질(실리콘, TPU 등)의 두께 변화는 센서가 외부 힘을 감지하는 곡선 자체를 변화시킵니다. 따라서 센서 선택만큼이나 피부 두께 설계가 중요합니다.

• 0.8mm ∼ 1.2mm 구간: 감도는 가장 우수하여 L1(0.2N) 터치도 쉽게 감지하지만, 외부에서 눌렀을 때 눌림 자국이나 주름이 쉽게 보여 외형 안정성이 떨어질 수 있습니다.
• 1.2mm ∼ 1.6mm 구간: 감도와 외형 안정성 사이의 균형이 가장 좋아서, 대부분의 상호작용 휴머노이드 설계에서 범용적으로 채택되는 두께입니다.
• 1.6mm ∼ 2.0mm 구간: 외형 안정성은 높지만, 피부의 탄성력으로 인해 L1 터치와 같은 약한 힘이 센서까지 충분히 전달되지 못해 '감도 죽음' 현상이 발생하기 쉽습니다. 임계값의 적극적인 하향 조정이 필요합니다.

실무 팁: 단순히 두께를 줄여 감도를 높이는 대신, 센서 바로 위에 충격을 흡수하고 힘을 고르게 분산하는 '순응층(Soft Pad)'을 국부적으로 설계하면 두께를 유지하면서도 L1 감도를 효과적으로 살릴 수 있습니다. 이 순응층의 재질(예: 저경도 실리콘 폼)과 두께가 핵심 변수가 됩니다.

5) 신호 처리 파이프라인: 오인식을 줄이는 '3단 필터' 전략

얼굴 로봇 내부는 모터 구동, 케이블 진동, 내부 발열 등 다양한 노이즈 발생원이 공존합니다. 따라서 센서의 원시 데이터(Raw Data)를 그대로 사용하는 것은 '유령 터치(Phantom Touch)'와 같은 오인식의 주요 원인이 됩니다.

• 문제: 모터 구동 시 발생하는 고주파 진동이 센서 값에 섞여 마치 터치가 발생한 것처럼 인식되는 경우가 흔합니다.
• 권장 처리 파이프라인 (3단 필터 전략)
  • 1단: 저역통과 필터 (LPF, Low-Pass Filter): 10Hz ∼ 20Hz 수준으로 설정하여 모터나 환경에서 유입되는 고주파 노이즈를 1차적으로 제거합니다.
  • 2단: 히스테리시스 (Hysteresis): 임계값 근처에서 발생하는 '깜빡임 반응(Chattering)'을 효과적으로 방지하기 위해 ON/OFF 임계값을 다르게 설정합니다.
  • 3단: 이벤트 디바운싱 (Debouncing): 50ms ∼ 120ms 정도의 시간 창을 두어, 이 시간 동안 연속적으로 센서 값이 임계값을 초과해야만 최종적인 '접촉 판정'으로 확정합니다.
• 반응 시간 목표: 사용자에게 가장 자연스럽게 느껴지는 반응 시간은 보통 100ms ∼ 300ms 범위에 있습니다. 너무 빠른 반응은 사용자를 놀라게 할 수 있으므로, 반응 속도보다는 표정의 강도와 쿨다운 정책에 더 집중하는 것이 안전합니다.

6) UX 매핑 예시: 압력 레벨을 '감정 강도'와 '시간 정책'으로 연결합니다

센서 값이 감지되었을 때 로봇이 어떤 표정 변화(Face Expression)와 음성 피드백을 주어야 하는지 사전에 명확하게 매핑해야 합니다. '감정 과잉'은 로봇이 위협적으로 보이게 하므로 피해야 합니다.

• 예시 A) 볼을 가볍게 터치 (L1: 0.2N ∼ 1.0N)
  • 표정: 미소(Smile) 강도를 0.3 ∼ 0.4로 낮게 설정하고, 표정 유지 시간을 0.6 ∼ 1.0초로 짧게 합니다.
  • 음성: "네?"와 같은 짧은 확인 멘트 1회로 제한하며, 동일 접촉에 대한 과다 반복은 엄격히 금지합니다.
• 예시 B) 이마 쓰다듬기 (L2: 1.0N ∼ 5.0N, 0.5초 이상 지속)
  • 표정: 만족(Contentment) 또는 편안(Calm) 표정(강도 0.2 ∼ 0.3)을 L2 접촉이 지속되는 동안만 유지합니다.
  • 정책: "지속 접촉"일 때만 반응을 트리거하고, 3 ∼ 5초의 쿨다운 시간을 두어 연이은 터치에도 한 번만 반응하도록 설정합니다.
• 예시 C) 강한 누름 및 위험 (L3 ∼ L4: 5.0N ∼ 20N)
  • 반응: 놀람(Surprise)이나 불쾌(Displeasure) 같은 과격한 감정 반응은 절대 피해야 합니다. 표정은 중립(Neutral)으로 복귀하고, "저를 세게 누르지 말아주세요"와 같은 안전 안내 음성 피드백을 출력하는 것이 가장 안전합니다.
  • 시스템: 모든 L3 이상의 이벤트는 즉시 로그 기록하고, 일정 횟수 이상 반복될 경우 서비스 안내나 종료 정책을 적용합니다.

7) 현장에서 발생하기 쉬운 실패 사례 5가지와 실제 해결 전략

• 실패 1) 가만히 있어도 유령 터치로 인식
  - 원인: 내부 모터 구동 진동, 케이블 배선 흔들림, 전원 노이즈 유입
  - 해결: 10Hz ∼ 20Hz LPF + 50ms ∼ 120ms 디바운스 + IMU 값(진동) 기반 게이팅 적용
• 실패 2) 감도가 날마다, 환경마다 변동
  - 원인: 온도/습도 변화, 실리콘 재질의 미세 탄성 변화
  - 해결: 부팅 시 1 ∼ 2초 동안 베이스라인 캘리브레이션 루틴 적용 + 자동 임계값 보정 알고리즘 도입
• 실패 3) 세게 누르면 얼굴이 함몰되고 자국 남음
  - 원인: 피부(실리콘) 두께 및 경도 부족, 센서 상부 구조물 설계 미흡
  - 해결: 1.2mm ∼ 1.6mm 두께 재검토 + 센서 주변 지지 구조 강화 + L3/L4 반응에 안전 안내/중립 복귀 UX 연결
• 실패 4) 반응이 과도하여 사용자가 놀람/부담 느낌
  - 원인: 감정 강도 0.7 이상 과다 설정, 터치당 반응의 쿨다운 정책 부재
  - 해결: 기본 반응 강도 0.2 ∼ 0.4로 제한 + 3 ∼ 5초의 쿨다운 타이머 필수 적용 + 분노/공포 감정 연결 영구 금지
• 실패 5) 얼굴 접촉 데이터가 개인 식별 이슈로 번짐
  - 원인: 로그에 시간, 부위 외 민감 정보(예: 사용자 이미지)가 섞임
  - 해결: "이벤트 레벨(L1/L2)", "부위(볼/이마)", "시간" 등 비식별 정보만 저장 + 보관 기간 최소화 + 데이터 고지/동의 정책 명확화

8) 실전 테스트 시나리오: 최소 6가지 필수 점검 항목

실제 사용자에게 배포하기 전, 센서의 신뢰성을 확보하기 위해 다음 6가지 필수 테스트 시나리오를 통과해야 합니다.

• 1) 정적 노이즈 테스트: 로봇이 아무런 동작을 하지 않는 상태에서 60초 동안 유령 터치(오인식) 0회를 목표로 합니다.
• 2) 반복 터치 인식률 테스트: L1(0.2N ∼ 1.0N) 수준의 가벼운 터치 100회 시도에서 90% 이상의 인식률을 목표로 합니다.
• 3) 지속 접촉 단일 트리거 테스트: L2(1.0N ∼ 5.0N) 접촉을 2초간 유지했을 때 UX 반응은 1회만 트리거되는지(연속 반응 금지) 확인합니다.
• 4) 강한 누름 안전 대응 테스트: L3/L4 수준의 강한 힘을 가했을 때 표정 과잉 없이 중립 복귀와 안전 안내로 수렴하는지 확인합니다.
• 5) 온도 조건 변동 테스트: 로봇 내부 온도 상승 구간(예: 30°C ∼ 35°C)에서도 센서 임계값이 크게 흔들리지 않는지 점검합니다.
• 6) 동적 간섭 테스트: 얼굴 구동부(눈, 입 등)의 모터가 최대 속도로 움직이는 중에도 오인식 증가율이 기준치 이하인지 확인합니다.

9) 관련 글

• 휴머노이드 얼굴의 안전성 기준
• 휴머노이드 얼굴용 고정밀 센서 퓨전 기술
• 휴머노이드 얼굴의 실시간 상태 모니터링
• 휴머노이드 얼굴의 데이터 프라이버시 이슈
• 휴머노이드 얼굴의 윤리적 디자인 체크리스트

10) 결론

• 압력·터치 센서 내장은 휴머노이드 얼굴을 단순한 '정보 디스플레이 장치'에서 고품격 '감성 상호작용 장치'로 탈바꿈시키는 핵심 요소입니다.
• FSR 기반의 0.2N ∼ 20N 감지 범위를 4단계 레벨 정책으로 명확히 정의하고, LPF-Hysteresis-Debouncing으로 구성된 3단 필터링을 적용하면 오작동을 획기적으로 줄일 수 있습니다.
• 또한, L3 이상의 강한 힘에 대한 안전 대응과 접촉 로그 데이터의 프라이버시 최소화 정책을 함께 설계해야만, 휴머노이드가 실제 서비스 환경에서 사용자에게 신뢰를 줄 수 있습니다.

Q&A

Q1) 센서를 많이 넣을수록 더 자연스럽지 않습니까

• 항상 그렇지는 않습니다.
• 센서가 많아지면 필연적으로 배선 복잡도, 노이즈 문제, 그리고 정비 난이도가 급상승합니다. 설계의 우선순위는 '많이 넣기'가 아니라 '의미 있는 상호작용'이 발생하는 볼, 이마, 턱 라인과 같은 핵심 부위에 집중하는 것이 안정적인 시스템 구축에 훨씬 유리합니다.

Q2) 0.2N 같은 약한 터치는 왜 실전에서 자주 실패합니까

• 약한 터치가 실패하는 주된 원인은 실리콘 피부 두께(1.6mm ∼ 2.0mm 구간)와 그 탄성력 때문입니다. 약한 힘이 피부 자체를 변형시키는 데 소모되어 센서까지 충분히 전달되지 못하기 때문입니다.
• 이를 해결하기 위해 피부 두께를 무작정 줄이기보다는, 센서 상부에 저경도의 '순응층'을 넣어 힘의 전달 효율을 높이는 구조적 접근이 유효합니다.

Q3) 반응 시간을 빠르게 하면 무조건 좋은 것 아닙니까

• 인지 과학적으로 사용자에게 자연스럽게 느껴지는 반응 시간은 100ms ∼ 300ms 범위입니다.
• 이보다 훨씬 빠르게 반응할 경우, 사용자는 로봇의 행동을 예측하지 못하고 '깜짝 반응' 또는 '위협'으로 받아들일 수 있습니다. 따라서 반응 속도에 집착하기보다는, 0.2 ∼ 0.4 수준으로 표정의 강도를 낮게 시작하는 것이 안전합니다.

Q4) 유령 터치(오인식)는 어떻게 잡는 것이 가장 효과적입니까

• 유령 터치는 대부분 모터 진동/전원 노이즈에서 비롯되므로, '3단 필터 전략'의 조합이 가장 효과적입니다.
• 즉, 10Hz ∼ 20Hz LPF로 노이즈를 1차 제거하고, 50ms ∼ 120ms 디바운스로 순간 노이즈를 걸러낸 후, 모터가 구동 중일 때는 터치 판정 임계값을 임시로 상향 조정하는 '게이팅' 방식을 추가하는 것이 좋습니다.

Q5) 최소 테스트 1가지만 한다면 무엇을 추천합니까

• 최소한의 신뢰성 검증을 위해서는 '정적 노이즈(오인식 0회) + L1 터치 인식률(90% 이상)'을 결합한 통합 테스트를 추천합니다.
• 이 두 가지가 통과되어야만 기본적인 센싱 시스템의 안정성이 확보되었다고 볼 수 있으며, 이후의 UX 튜닝(표정/음성) 작업은 훨씬 수월해집니다.

실제 휴머노이드를 공공장소나 어린이 대상 환경에 적용하기 전에는, L3 ∼ L4에 해당하는 강한 누름(힘) 대응 정책을 지금보다 훨씬 보수적으로 설정(예: 즉시 작동 중단 또는 도움 요청 메시지 송출)하는 것이 안전합니다.
특히 접촉 로그는 비식별화(부위/레벨/시간)를 철저히 지키고, 최소한의 기간만 보관하여 운영 및 법적 리스크를 줄여야 합니다.
