휴머노이드 얼굴의 입술 움직임 정밀도 향상 기술: Lip Corner Puller 3축과 0.5mm 기준으로 립싱크 품질을 올립니다

휴머노이드 얼굴의 입술 움직임(Lip Motion)은 사용자에게 로봇의 “말하는 얼굴”을 결정짓는 가장 핵심적인 요소입니다. 입 모양이 음성과 0.1초만 어긋나도, 혹은 미세한 떨림(Jitter)이 발생해도 사용자는 내용을 이해하기보다 먼저 “뭔가 어색하다”는 부자연스러움을 강하게 감지하게 됩니다. 특히 정교한 립싱크 구현에 있어서는 0.5mm 수준의 미세한 움직임 오차조차 입꼬리의 불필요한 흔들림이나 발음 뭉개짐으로 직결되어 큰 실패 요인이 됩니다.



이 글은 제가 휴머노이드 얼굴 메커니즘을 설계하고 튜닝하면서 직접 적용했던 Lip Corner Puller(입꼬리 당김 메커니즘)의 3축 설계와 실시간 제어 전략, 그리고 안정적인 음성-입모양 Viseme 매핑 기준을 현장 경험을 바탕으로 구체적인 수치 중심으로 정리한 실전 가이드입니다. 단순히 이론을 나열하는 것이 아니라, 수많은 시행착오 끝에 얻어낸 정밀도 향상 노하우를 공유합니다.

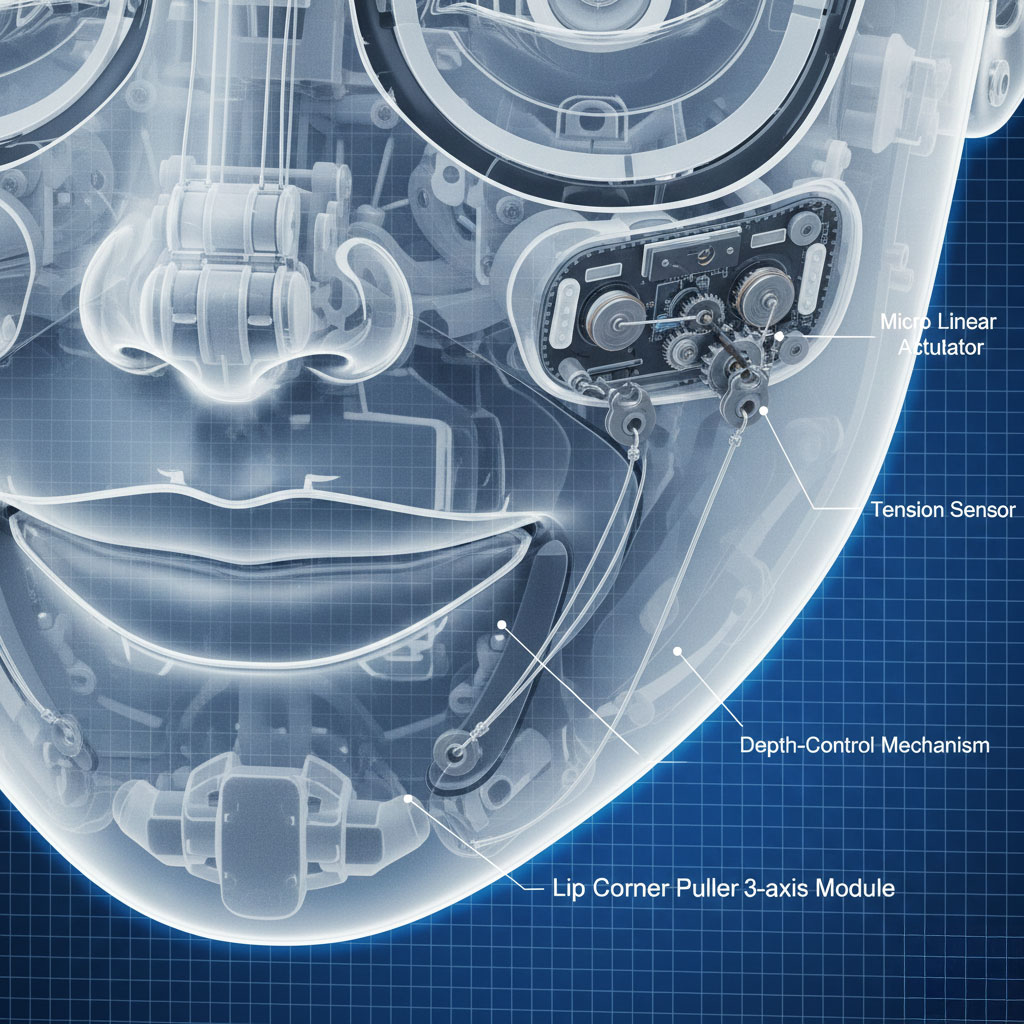

휴머노이드 얼굴의 입술 움직임 정밀도 향상 기술

핵심 요약: 내가 경험한 성공 조건

• 정밀도 목표는 과도한 튜닝 비용을 방지하기 위해 0.5mm 수준의 반복 재현성을 실전적인 기준으로 잡는 것이 효율적입니다.
• Lip Corner Puller는 3축 설계(상/하, 좌/우, 전/후 또는 회전)가 필수적입니다. 이 3축이 구현되어야 비로소 발음과 감정 표현이 동시에 자연스럽게 살아납니다.
• 립싱크의 품질은 모터의 개수보다 Viseme 매핑(15~20개)의 정확도, 전환 속도(0.2초 이하), 그리고 음성과의 총 지연 시간(200ms 이하) 관리에서 결정됩니다.
• 가장 흔하게 겪는 실패는 유격(백래시)으로 인한 미세한 떨림과, 입꼬리만 움직이고 입술 중앙이 따라오지 않는 부자연스러운 움직임입니다.

1) 입술 정밀도의 실전 기준: 0.5mm 반복 재현의 의미

• 실전적 정밀도 목표: 동일한 발화 명령이 주어졌을 때, 입술의 특정 지점(주로 입꼬리 또는 입술 중앙) 위치가 ±0.5mm 오차 내에서 반복적으로 재현되는 것을 목표로 설정해야 합니다.
• 왜 0.5mm를 기준으로 삼았습니까?
  • 사용자가 휴머노이드를 근거리(20~30cm)에서 관찰할 때, 입술 가장자리나 입꼬리에서 발생하는 0.5mm 이상의 위치 오차는 떨림(Vibration)이나 삐걱거림으로 명확하게 인식됩니다.
  • 0.5mm 수준으로 안정화를 이룬 후부터는 갑자기 립싱크가 '매끄럽다'는 인상을 주기 시작합니다. 이 지점부터 정성적인 사용자 만족도가 크게 상승하는 것을 현장에서 확인했습니다.
• 나의 운영 팁
  • 처음부터 비현실적인 0.1mm, 0.2mm를 목표로 설정하기보다, 먼저 0.5mm를 장시간 구동 환경에서도 안정적으로 유지하는 데 집중하는 것이 리소스 관리 측면에서 훨씬 효율적입니다. 정밀도는 기구 설계, 부품 배치, 그리고 제어 로직이 삼위일체로 맞물려야 달성됩니다.

2) 내가 3축 Lip Corner Puller 설계를 고집한 이유

• 입꼬리 1축(좌/우 당김) 설계의 한계 경험
  • 초기 모델에서 1축만 적용했을 때, 입 모양이 옆으로만 길게 늘어져 마치 “억지로 찢어진 입”처럼 부자연스러운 느낌을 주었습니다.
  • 특히 /o/, /u/ 같은 원순 모음(Rounded Vowels)에서 입술이 앞으로 동그랗게 모이는 동작이 완전히 불가능했습니다.
• 3축 설계의 극적인 효과
  • 상/하 축 (Vertical): 미소, 슬픔, 혐오 등 감정 표현을 정교하게 제어할 수 있게 되어, 단순한 발음을 넘어선 표정 연출이 가능해졌습니다.
  • 좌/우 축 (Lateral): 양쪽 입꼬리의 움직임을 ±0.5~1.0mm 수준으로 비대칭 제어함으로써, 사람의 자연스러운 발화 시 나타나는 미세한 비대칭성을 모사할 수 있었습니다.
  • 전/후 축 (Anterior/Posterior) 또는 회전 성분: 이 축은 입술 모음(Protusion)을 구현하는 핵심입니다. /u/나 /o/ 발음 시 입술이 앞으로 '쭈삣'하게 모이는 동작을 가능하게 하여, 발음의 시각적 완성도를 혁신적으로 높였습니다.

3) Viseme 매핑: 15~20개로 시작하는 것이 안정적인 이유

• Viseme이란 무엇인가
  음성 단위(음소)가 아닌, 청자가 시각적으로 인지할 수 있는 입모양 단위입니다.
  예를 들어 여러 개의 음소(Phoneme)가 하나의 Viseme으로 묶일 수 있습니다.
• 권장 매핑 규모와 나의 경험
  • 초기 안정화: 15~20개의 Viseme으로 시작하는 것을 권장합니다.
  • 확장 전략: 특정 언어나 발화 정밀도가 요구될 때, 20~30 Viseme 또는 영어 기준 44 음소(Phoneme) 기반의 정밀 매핑으로 확장하는 것이 튜닝 리소스를 아끼는 효율적인 방법이었습니다.
• 내가 발견한 품질을 가르는 핵심 2가지
  • Viseme의 개수 자체보다, 하나의 Viseme에서 다음 Viseme으로 넘어가는 전환 속도와 그 과정의 스무딩(Smoothing) 곡선이 립싱크 품질 체감에 더 큰 영향을 미쳤습니다.
  • 특히 /p/, /b/, /m/과 같은 폐쇄 발음은 입술의 '완전한 폐쇄(Closure)'가 정확히 이루어져야 사용자가 느끼는 신뢰도가 확연히 높아졌습니다.

4) 속도 및 지연 기준: 전환 0.2초 이하, 총 지연 200ms 이하의 중요성

• Viseme 전환 속도 (Transition Speed)
  • Viseme 간의 움직임 전환을 0.2초 이하로 목표로 설정해야 합니다. 이 기준을 달성하면 휴머노이드의 말이 음성에 “따라붙는 듯한” 느낌을 주어 대화의 몰입도가 높아집니다.
  • 단, 속도를 높이되 과도한 가속도가 발생하면 입술이 튀어 보이거나 떨리는 현상이 발생하므로, 제어에서는 가속도 억제(Jerk Control)가 필수적입니다.
• 총 지연 시간 (Total Latency)
  • 음성 합성(TTS)이 시작되는 시점부터 입모양 움직임이 눈에 띄게 시작되는 시점까지의 총 지연 시간이 200ms 이하로 유지되어야 합니다.
  • 경험상 200ms를 초과하여 300ms 구간에 들어서면, 대부분의 사용자가 “말이 살짝 늦다”는 느낌을 명확하게 느끼기 시작했습니다. 따라서 파이프라인 버퍼 최소화가 중요합니다.

5) 기구 설계의 숨겨진 적: “유격과 마찰”이 정밀도를 죽입니다

• 유격 (백래시, Backlash)
  입술 움직임은 매우 작고 왕복 운동이 잦습니다. 작은 유격이라도 모터가 움직이는 방향이 바뀔 때마다 미세한 떨림을 발생시키며 정밀도를 급격히 떨어뜨립니다.
  나의 해결책: 장력(Preload)을 활용하여 기계적 유격을 사전에 억제하고, 움직이는 가이드 부품의 정렬(Alignment) 정밀도를 극한으로 높이는 것이 최고의 해결책이었습니다.
• 마찰 (Friction)
  케이블 경로, 가이드 레일 등에서 발생하는 마찰력이 커지면, 모터가 미세한 움직임을 제어하기 어렵게 됩니다.
  나의 해결책: 케이블의 굴곡을 최소화하고 경로를 단순화하는 것이 정밀도 향상에 직접적인 영향을 주었습니다. 마찰은 예상보다 훨씬 더 제어 난이도를 높이는 요인입니다.
• 피부/입술 재질의 변수
  실리콘 피부의 두께(예: 0.8~2.0mm)와 경도(예: ShA 10~20) 변화에 따라 탄성 곡선이 크게 달라집니다. 동일한 모터 명령으로도 다른 표정이 만들어질 수 있습니다.
  나의 전략: 재질 편차를 제어 로직이 흡수할 수 있도록, 개체별로 캘리브레이션(보정) 과정을 정기적으로 수행하는 것이 안정적인 운용의 핵심이었습니다.

6) 장시간 운용을 위한 보정 전략: 드리프트(Drift) 억제 노하우

• 초기 캘리브레이션: 시스템 구동 직후, 중립 입모양(입술 닫힘)을 기준으로 각 모터의 0점 정렬(Zero Point Alignment)을 반드시 수행해야 합니다.
• 드리프트 문제 경험: 휴머노이드를 장시간(수십 시간) 구동할 경우, 구동 케이블의 미세한 신장이나 내부 온도 변화로 인해 중립 위치가 서서히 이동하는 드리프트 현상이 발생합니다. 이는 누적 오차를 유발합니다.
• 내가 추천하는 보정 주기
  • 일정 주기(예: 10분~30분 간격)마다 휴머노이드의 발화가 없는 순간에 중립 복귀 시의 위치 오차를 측정하고 보정(Offset Adjustment)해야 합니다.
  • 발화 중에도 표정이 없는 “발화 중립(Speaking Neutral)” 상태를 자주 끼워 넣어주면, 누적되는 오차를 사전에 줄이는 효과가 있습니다.

7) 내가 겪은 실패 사례 5가지와 실전 해결 전략

실패 사례	원인	내가 시도한 해결책
1) 말할 때 입꼬리가 미세하게 떨립니다	유격(백래시) 미흡, 케이블 장력 부족, 제어 이득 과다	프리로드(장력)를 통해 유격 억제 + 정지 전 감속 구간 추가 + 제어 이득(PID) 정밀 재조정
2) 입술 중앙이 따라오지 않아 부자연스럽습니다	1~2축 구동에만 의존, 중앙부 링크/지지 구조 부족	3축(전/후 회전 성분) 구동 추가 + 입술 중앙부까지 변형을 유도하는 경로 설계
3) /p/, /b/, /m/에서 입술이 완전히 닫히지 않습니다	완전 폐쇄 스트로크(Stroke) 부족, 피부 탄성 계수 과다, 캘리브레이션 오차	닫힘 동작 시 모터 스트로크 재조정 + 중립 기준(0점) 정렬 보강 + 폐쇄 구간의 속도/강도 제어 분리
4) 음성과 입모양이 살짝 어긋나 늦게 시작하는 느낌입니다	TTS 지연, 데이터 파이프라인 버퍼 누적, 이벤트 스케줄링 동기화 문제	총 지연 200ms 이하 목표로 시스템 버퍼 정리 + 프리롤(선행) 구동 또는 타임스탬프 기반의 정교한 동기화 로직 적용
5) 입모양이 과장되어 사용자에게 부담을 줍니다	입모양 강도 스케일(Scale) 과다(0.7 이상), 전환 가속도 과다	기본 운용 강도 0.3~0.6 제한 + 전환 속도(0.15~0.2초)에서도 완만한 가속 곡선 적용

8) 테스트 시나리오: 립싱크 품질을 빠르게 점검하는 방법

• 1) Viseme 20개 고정 위치 반복 테스트: 핵심 Viseme 20개를 순차적으로 2초씩 유지한 후 중립으로 복귀하는 과정을 30회 반복합니다. 중립 복귀 시 오차가 ±0.5mm 내에 들어오는지 확인하여 재현성을 검증합니다.
• 2) 폐쇄 발음 스트로크 테스트: “마마마/바바바/파파파” 등의 폐쇄 발음을 연속 30회 발화시켜 완전 미폐쇄가 0~1회 이내인지 확인합니다. 이 테스트의 통과는 립싱크 신뢰도를 보장하는 핵심 지표입니다.
• 3) 전환 속도와 가속도 테스트: 0.2초 전환 명령 시 튀는 듯한 느낌(Jerk)이 발생하는지 확인합니다. 완만한 곡선으로 부드럽게 전환되어야 합니다.
• 4) 총 지연 시간 측정: 음성 출력 타임스탬프와 입모양 움직임 시작 시점의 차이를 측정하여 200ms 이하 목표를 달성했는지 확인합니다.
• 5) 장시간 드리프트 측정: 30분 동안 연속 발화 후, 중립 위치가 초기 캘리브레이션 대비 ±0.5mm 이상 이동하지 않았는지 확인합니다.

9) 관련 글

• 휴머노이드 얼굴의 입 모양 생성 메커니즘
• 휴머노이드 얼굴 표정과 음성 연동 AI 설계
• 휴머노이드 얼굴의 반응 지연 UX 문제
• 휴머노이드 얼굴 구조에서 마찰 감소 설계 전략
• 휴머노이드 얼굴의 표정 일관성 유지 기술

10) 결론: 정밀한 립싱크를 위한 핵심 전략

• 휴머노이드의 정밀한 립싱크 구현은 0.5mm 재현성을 기준으로 삼고, 시스템적인 유격, 마찰, 그리고 지연(Latency) 요소를 체계적으로 제거하는 데 달려 있습니다.
• Lip Corner Puller의 3축 설계는 단순한 발음을 넘어 감정 표현과 입술 모음의 완성도를 동시에 높여줍니다.
• 최종적으로 Viseme 15~20개의 안정적인 매핑과 전환 0.2초 이하, 총 지연 200ms 이하의 제어 목표를 달성할 때, 사용자가 ‘진짜 같은’ 대화 경험을 할 수 있습니다.

Q&A

Q1) Viseme를 44개 음소로 바로 가는 것이 더 좋지 않습니까

• 바로 가면 정밀도는 올라갈 수 있지만, 현장에서는 튜닝 비용과 실패 확률도 함께 급격히 올라가는 것을 경험했습니다.
• 실전에서는 15~20 Viseme으로 안정화된 베이스라인을 확보한 뒤, 필요한 언어/발음만 확장하는 단계적 접근법이 리스크를 줄이고 효율을 높이는 데 훨씬 유리합니다.

Q2) 0.5mm 정밀도는 어떻게 측정합니까

• 중립 기준(입술 닫힘)을 잡고, 동일 Viseme를 반복했을 때의 입꼬리/입술 중앙 위치 변화를 비전 시스템(Vision System) 등을 활용하여 측정합니다.
• 반복 오차가 ±0.5mm 안으로 들어오면 시각적 떨림이 확 줄어드는 체감 효과가 나타나는 경우가 많습니다.

Q3) 왜 입꼬리만 움직이면 부자연스럽습니까

• 사람의 실제 발화 시 입모양은 입꼬리의 좌/우 당김뿐만 아니라, 입술 중앙의 전/후 이동(원순)과 상/하 압착이 복합적으로 일어나기 때문입니다. 1축만으로는 이 복합적인 변형을 모사할 수 없어 부자연스럽게 보입니다.

Q4) 지연 200ms 기준은 왜 중요합니까

• 사용자는 음성과 입모양의 타이밍 차이(Misalignment)를 매우 민감하게 인지합니다.
• 200ms를 초과하면 사용자가 “엇박자”를 명확하게 느끼기 시작하여 몰입도를 해치므로, 200ms 이하로 들어와야 “따라붙는다”는 체감 품질이 올라갈 가능성이 큽니다.
